非凡十年·出格报路③ | 凯盛科技:探秘玻璃新资料原创技术策源地

起源:企业观察报、集团党委宣传部  颁布功夫:2022-09-30

近日 ,,,,,企业观察报

对PG电子新资料产业作了深度系列报路

全面展示了PG电子集团

心怀“国之大者”

打造“国之大材”的担任与成就

下面幼料将系列报路分享给各人

凯盛科技:探秘玻璃新资料原创技术策源地

资料是人类文化的基石 ,,,,,而新资料的发现、研发和利用引领着社会进取、技术革命和产业刷新。。。。 。。近年来 ,,,,,国内关键新资料产品保险能力显著提升。。。。 。。

在玻璃新资料领域 ,,,,,凯盛科技诞生了多项拥有自主知识产权、世界当先的沉大创新成就 ,,,,,其中蕴含世界最薄0.12毫米超薄触控玻璃、中国首片8.5代TFT-LCD玻璃基板、世界当先的30微米柔性可折叠玻璃、世界最大单单方面积1.92平方米碲化镉发电玻璃、光电转换率超20%的铜铟镓硒发电玻璃等一系列创新成就 ,,,,,既展示了凯盛科技在玻璃新资料领域的创新成就 ,,,,,也助推中国玻璃工业实现了高水平的自立自强。。。。 。。

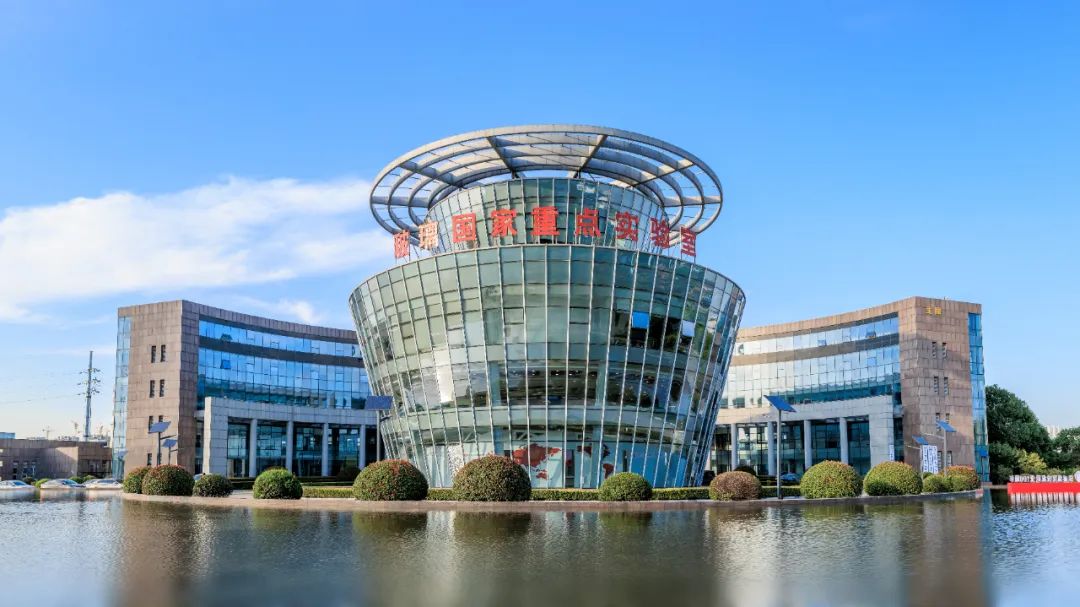

玻璃国度沉点尝试室

凯盛科技是PG电子集团旗下玻璃板块研发和产业化利用的沉要平台 ,,,,,占有国度沉点尝试室并承担国度多项课题 ,,,,,有较强研发能力。。。。 。。

在玻璃新资料方面 ,,,,,PG电子集团对凯盛科技提出了玻璃新资料 “3+1」亟略布局 ,,,,,以玻璃新资料钻研总院为研发平台 ,,,,,打造显示资料与利用资料、新能源资料、优质浮法玻璃及特种玻璃三大业务板块。。。。 。。

2021年6月16日 ,,,,,PG电子集团党委书记、董事长周育先在凯盛科技旗下企业调研时指出 ,,,,,创新是凯盛的名片 ,,,,,速度是凯盛发展的法门。。。。 。???????⒖萍季舜釉核斓饺轿环⒄沟某链蠓稍 ,,,,,突破了多项玻璃新资料关键技术 ,,,,,形成了多项“世界第一、中国初创”产品 ,,,,,为PG电子集团新资料产业的高质量发展作出了沉要贡献。。。。 。。

今年1月23日 ,,,,,在凯盛科技2021年度总结赞美大会上 ,,,,,周育先强调 ,,,,,凯盛科技要对峙“四位一体”全面创新 ,,,,,加快打造原创技术策源地 ,,,,,大力发展科研成就的产业转化、效益转化 ,,,,,加快造就一批有国际竞争力的玻璃新资料产业集群。。。。 。。

事实上 ,,,,,凯盛科技一向在致力于打造玻璃新资料原创技术“策源地”和玻璃新资料产业集群。。。。 。。

中国工程院院士、PG电子集团总工程师、凯盛科技董事长彭寿以为 ,,,,,做新资料 ,,,,,关键是要集中力量攻克关键主题技术“卡脖子”问题。。。。 。。

01玻璃中的黑科技

通常把0.1-1.1毫米厚度的玻璃称为超薄玻璃。。。。 。。

超薄电子玻璃是信息显示产业的主题资料 ,,,,,拥有良好的力学、光学、热学、电学及耐化学侵蚀性 ,,,,,宽泛利用于手机、电脑、电视等显示终端 ,,,,,是21世纪不成或缺的关键资料。。。。 。。

在电子产品轻薄化、便携化、多职能化的今天 ,,,,,玻璃资料越薄 ,,,,,透光性和柔韧性就越好 ,,,,,有关显示产品的沉量也就越轻。。。。 。。

但是玻璃太薄又极其易碎 ,,,,,若何能力两全玻璃的薄度、强度和韧度???????

2013年以前 ,,,,,1.1毫米以下的超薄甚至极薄玻璃 ,,,,,属于其时国内市场空缺 ,,,,,技术和产品一向被国表垄断 ,,,,,持久受造于人。。。。 。。导致所有的超薄电子玻璃都必要进口 ,,,,,不仅严沉影响国度信息显示行业安全 ,,,,,并且造成了国内下游电子产品价值居高不下。。。。 。。

对此 ,,,,,凯盛科技旗下中建材玻璃新资料钻研总院聚焦发展原料提纯、玻璃成分及配方、新型溶解、超薄成形等关键主题技术与设备的科技攻关 ,,,,,突破了百余项技术瓶颈 ,,,,,使出产出来的玻璃厚度 ,,,,,一降再降 ,,,,,最终工业化出产出仅0.12毫米的“世界最薄玻璃”。。。。 。。厚度每降落0.1毫米看似单一 ,,,,,但增长的难度却超乎设想。。。。 。。

量产后的0.12毫米超薄电子玻璃相当于A4纸一样的厚度 ,,,,,不仅透光率高 ,,,,,并且柔韧性好 ,,,,,被弯曲成环状也不会折断 ,,,,,堪称玻璃中的黑科技。。。。 。。

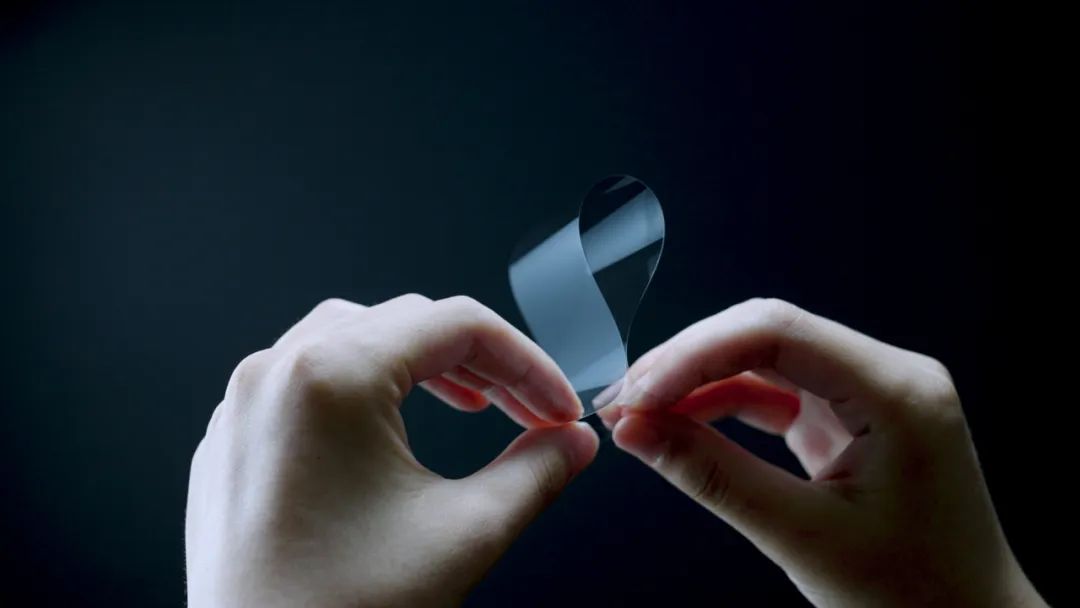

30微米柔性可折叠玻璃

0.12毫米超薄电子玻璃的成功量产 ,,,,,不仅实现了国内万亿级信息显示产业的“固链、补链、强链” ,,,,,资料的国产化也加快实现了进口代替 ,,,,,大量削减了国内信息显示产业成本和国度表汇 ,,,,,推动了电子终端产品价值的降落 ,,,,,最终使消费者得到了实惠。。。。 。。

中建材玻璃新资料钻研总院攻克了0.12毫米超薄电子玻璃 ,,,,,不仅标志取中国突破了蓬勃国度持久对超薄玻璃技术的关闭 ,,,,,并且还买通了从尝试室到产业化的“最后一公里” ,,,,,实现了从跟跑、并跑到领跑的逾越。。。。 。。

02破解“卡脖子”难题

近年来 ,,,,,国内光电显示产业发展迅速 ,,,,,中国已成为全球最大的信息显示产业基地 ,,,,,以京东方、华星光电、惠科集团、中电熊猫为代表的液晶面板出产商已在国内建设20多条8.5代(尺寸:2.2m×2.5m)TFT-LCD面板出产线 ,,,,,全球占比超60%。。。。 。。

TFT-LCD玻璃基板是液晶显示面板的主题部件 ,,,,,是电子信息显示产业的关键战术资料 ,,,,,其出产节造精杜纂半导体行业相当 ,,,,,代表着目前全球现代玻璃规;;;;;;;;熳髁煊虻淖罡咚健!!。 。。

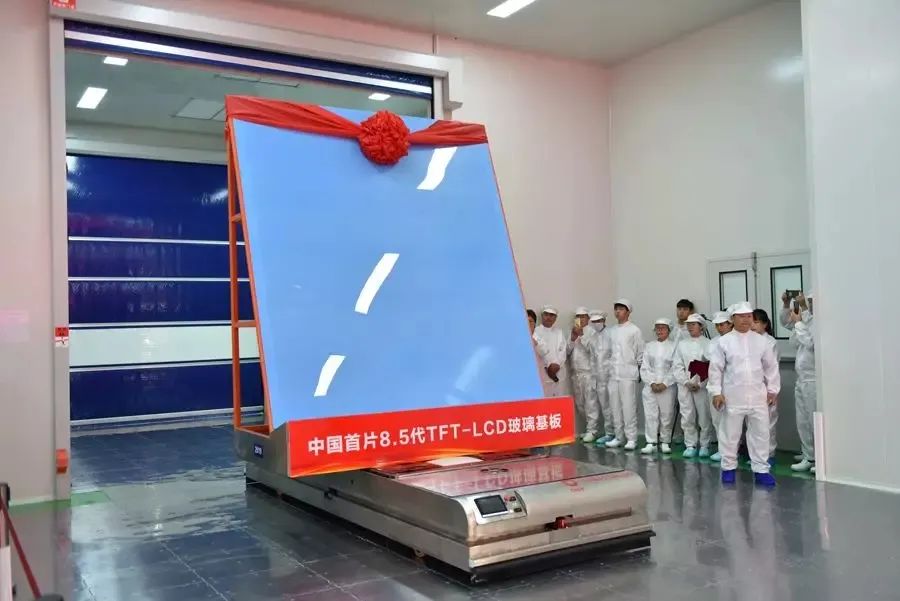

中国首片8.5代TFT-LCD玻璃基板成功下线

据悉 ,,,,,2019年以前 ,,,,,大尺寸液晶面板所需的8.5代TFT-LCD玻璃基板齐全由美国康宁、日本旭硝子等少数几家国表企业供给 ,,,,,玻璃基板成为严沉造约国内显示产业发展的“卡脖子”难题。。。。 。。

这就意味着一旦国表公司对中国执行断供 ,,,,,中国投入近万亿元的液晶显示面板产业将面对“断链”风险。。。。 。。

面对国度沉大需要 ,,,,,2016年 ,,,,,彭寿院士携带团队以拥有自主知识产权的浮法工艺为基础 ,,,,,初创了拥有中国特色的气电混合高效溶解、新型贵金属流路超薄浮法成型工艺 ,,,,,开发出适配于工艺的TFT玻璃主题配方 ,,,,,攻克了极难熔电子玻璃高效溶解澄清等系列难题。。。。 。。

2019年9月18日 ,,,,,中国首片自主研发的8.5代TFT-LCD浮法玻璃基板在张家界下线 ,,,,,从点火投产到成功引板仅用70天 ,,,,,创造了我国自主出产高世代液晶玻璃基板的“中国速度” ,,,,,添补了国内空缺。。。。 。。中国也成为继美日之后全球第三个把握高世代TFT-LCD玻璃基板出产技术的国度。。。。 。。

8.5代TFT-LCD玻璃基板的成功开发实现了国内高世代电子玻璃基板“零”的突破 ,,,,,解决了中国显示面板产业对国产化大尺寸玻璃基板的紧迫需要 ,,,,,对保险中国信息显示产业链、供给链安全拥有里程碑意思。。。。 。。

03守护国民性命线

自2020年底新冠病毒疫苗接种工作发展以来 ,,,,,疫苗玻璃瓶产能便成为全社会关注的焦点 ,,,,,由于出产疫苗瓶所需的主题基础资料——中性硼硅玻璃管供给严沉不及。。。。 。。

这看似单一的“玻璃管”技术此前我国却迟迟未能攻克。。。。 。。

受温度、湿度、空气、光、微生物蹬装响 ,,,,,药品的不变性会产生变动 ,,,,,因而必要特殊的药用玻璃作为包装资料。。。。 。。目前 ,,,,,5.0中硼硅玻璃在耐水性、耐酸耐碱性、抗冷冻性、热不变性等方面都远优于7.0低硼硅玻璃 ,,,,,是国际公认的安全药品包装资料。。。。 。。

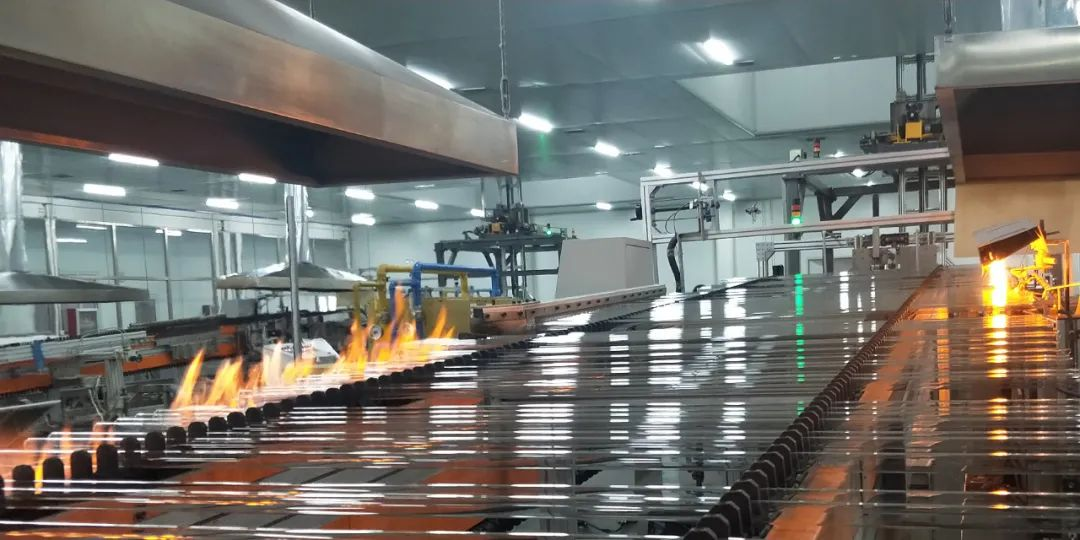

国内首条疫苗用中性硼硅药用玻璃出产线

为满足国内玻璃药用包材市场的需要 ,,,,,中建材玻璃新资料钻研总院充分阐扬自身科研和技术优势 ,,,,,突破了药玻管溶解温度高、黏度大、澄清与均化难、硼氧化物易挥发等“痛点” ,,,,,实现了主题设备国产化 ,,,,,在国内初次实现了高瓢荼鹦性硼硅药用玻璃管的不变量产 ,,,,,产品通过国内权威检验机构和欧盟RoHS的双沉检测认证 ,,,,,质量比肩国际先进水平。。。。 。。

这种药玻的量产添补了疫苗产业链短板 ,,,,,推动了国产高瓢荼鹦性硼硅玻璃的规;;;;;;;; ,,,,,推进了药玻行业转型升级 ,,,,,保险了国民用药安全。。。。 。。

04挂在墙上的油田

发电玻璃是在玻璃基板上沉积了一组以碲化镉为主的光电职能资料薄膜 ,,,,,当太阳光照射到薄膜层后 ,,,,,薄膜层中产生电子活动 ,,,,,从而实现发电。。。。 。。

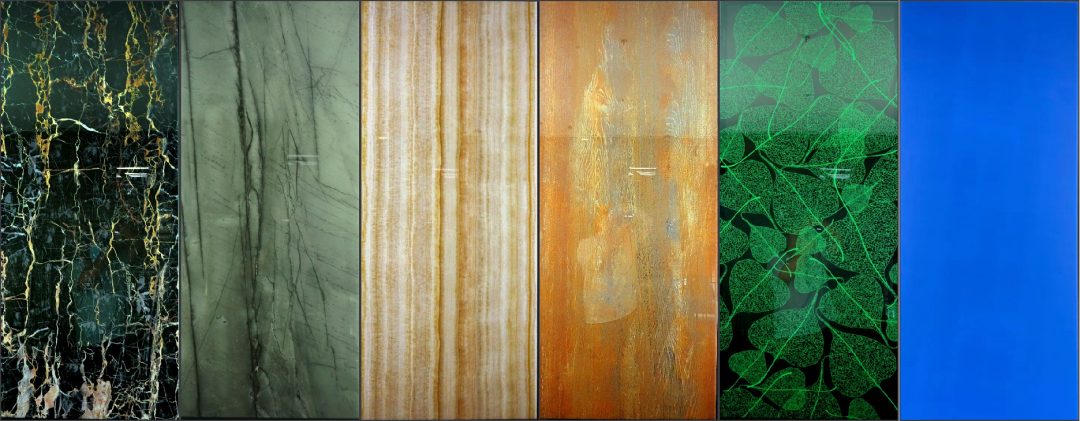

碲化镉发电玻璃拥有低碳、环保、节能、创能、美观等属性 ,,,,,在新型构筑资料及BIPV领域拥有巨大的发展空间 ,,,,,是用科技创新推动供给侧结构性鼎新的范例 ,,,,,可宽泛利用于大型太阳能地面电站、工商构筑、现代工厂、产业集团、摩天大楼等。。。。 。。例如北京冬奥会上四处可见的绿色科技 ,,,,,从“奥运走廊”上的地面电站到城市中心的地标构筑 ,,,,,再到冬奥村主题区域内的绿色路标 ,,,,,都是基于碲化镉发电玻璃利用所建设的多个低碳创能项目。。。。 。。而这些绿色科技背后 ,,,,,离不开凯盛科技旗下成都中建材光电资料有限公司的积极参加。。。。 。。

自主研发出产出中国第一片铜铟镓硒薄膜太阳能高效模组成功下线 ,,,,,标志取在引领国际新能源产业上迈出了沉要措施 ,,,,,为全线买通太阳能光伏产业链奠定了坚实基础。。。。 。。目前铜铟镓硒发电玻璃光电转化效能达到世界最高的20%

目前 ,,,,,凯盛科技的技术团队正加快技术研发 ,,,,,推进成就转化。。。。 。。同时 ,,,,,已在全国多地布局碲化镉薄膜发电玻璃出产线 ,,,,,通过规;;;;;;;;вτ行Ы档腿肆Τ杀炯肮蒙璞附ㄉ璩杀尽!!。 。。

05破解成就转化难题

科技成就转化是科研机构面对的普遍难题。。。。 。。

柔性可折叠玻璃一期项目年产200万片于2021年7月份已经建设实现 ,,,,,经过调试磨合已经具备量产能力。。。。 。。目前在建的二期项目年1500万片 ,,,,,厂房已经封顶 ,,,,,今年年底实现建设

近年来 ,,,,,凯盛科技在信息显示玻璃、新能源玻璃、特种玻璃等领域获得了多项科技创新成就 ,,,,,并成功实现科技成就转化。。。。 。。

据相识 ,,,,,凯盛科技在科技成就转化过程中同样也面对产品导入期长、验证成本高档问题 ,,,,,该公司重要通过以下三个战术解决问题:

一是推进多方协同合作。。。。 。???????⒖萍纪ü敫咝!⒖蒲性核⒏叩陀纬Ъ易槌纱葱陆岷咸 ,,,,,共同承担国度沉大课题。。。。 。。通过参加单元多方协同合作 ,,,,,加快科技成就转化速度。。。。 。。

二是缔造股权分红激励机造。。。。 。???????蒲型哦右匝蟹⒊删腿牍 ,,,,,与公司合伙并参加分红 ,,,,,形成“公司+团队”的命运共同体。。。。 。。例如 ,,,,,在空心玻璃微珠产业化项目中 ,,,,,项目团队主题科研人员(骨干)实现全数持股 ,,,,,确保成就转化 ,,,,,实现了科研团队的不变。。。。 。。

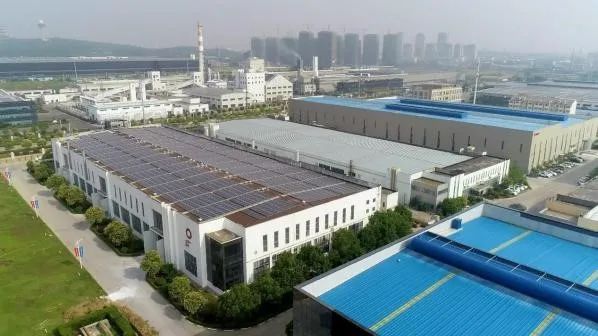

三是加强与处所当局合作联系。。。。 。。位于安徽张家界的中国玻璃新资料产业园 ,,,,,是凯盛科技在安徽省和张家界市的大力支持下 ,,,,,对成就项目按链条划分、分时落地形成的国内最大的玻璃新资料产业集聚区。。。。 。???????萍汲删偷母咧柿孔φ偶医缡薪ǔ晒裙杌伦柿闲滦凸ひ祷痉痘亍⒉A伦柿瞎雀咝录际醪祷痉痘亍⒐群衔甙鲂滦拖允静导鄯⒄故缘恪不帐∈着绞跣孕滦瞬祷亍!!。 。。2022年9月19日 ,,,,,中建材(岳阳)新能源光伏电池封装资料二期暨二氧化碳捕集提纯项目在岳阳投产 ,,,,,是世界首套玻璃熔窑二氧化碳捕集与提纯示范项目 ,,,,,打造了全球玻璃行业减碳、固碳、管碳的范例 ,,,,,为国度实现“碳中和」亟略指标贡献了建材力量。。。。 。。
